活性炭是一种多孔性炭材料。因其具有比表面积大、孔隙结构发达、化学性质稳定、耐酸耐碱等优点，而被作为一种优良的吸附剂广泛应用于白酒降度、除浊，以及酿酒工业废水处理和啤酒废水中活性污泥的治理，特别是在低度酒、降度酒生产过程中的应用极其广泛。

    　通常，活性炭颗粒中的孔隙占颗粒总体积的70～80%，比表面积一般高达500～1700m²/g。孔隙形状多样，孔径分布范围广，且炭表面含有多种官能团。这些孔隙结构（孔形状、孔径及分布）和表面化学性质决定了活性炭的吸附性能，在很大程度上影响着白酒的降度除浊和对废水的处理效果。

    　本文采用5种活性炭作为吸附剂，利用比表面孔径测定仪测定样品活性炭的低温氮吸附脱附等温线，采用标准BET方程计算比表面积，t图法和BJH法计算微孔、中孔结构参数，DFT法计算全孔分布。通过测定样品红外光谱，分析活性炭的表面化学结构。通过对样品进行Boehm滴定，分析和计算活性炭表面酸性基团。根据上述实验及计算结果分析并比较5种活性炭的孔结构、吸附性能及表面化学性质，为酿酒业使用吸附剂提供参考。

    　1.材料与方法

    　1.1 活性炭

    　1#：粉状，杭州蓝天工业劳动保护用品厂，市售；

    　2#：粉状，广东台城化工厂，市售；

    　3#：粉状，上海活性炭厂（A），市售；

    　4#：粉状，上海活性炭厂（B），市售；

    　5#：粉状，广东台山粤桥试剂厂，市售。

    　1.2 方法

    　1.2.1 样品预处理

    　活性炭过250目筛，于105℃下干燥至恒重，移至干燥器内备用。

    　1.2.2 孔结构性能测定

    　采用美国Micromeritics公司ASAP 2010型比表面积与孔径快速测定仪，以高纯氮气为吸附质，活性炭为吸附剂，在77.35K温度下测定平衡压力P与饱和压力P0之比为0.0095～0.99范围内的氮气吸附体积。活性炭样品测试前先经过1h、90℃的真空处理，然后迅速升温到200℃，恒温真空处理2h后进行测试。

    　1.2.3 表面化学性质分析

    　采用上海CANY公司WQF-200型傅立叶变换红外光谱仪，将活性炭样品搀杂KBr压片测定活性炭样品红外光谱。

    　采用Boehm滴定法，测得活性炭样品表面含氧基团含量。

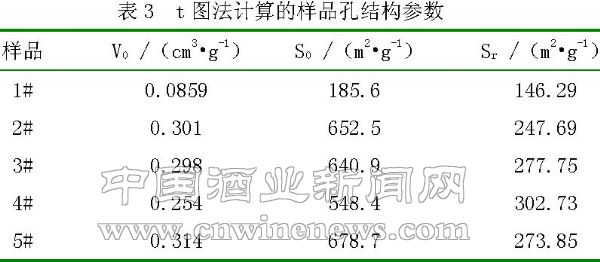

[1] [2] [3] [4] [5]
